Bombas Peristálticas: Su Guía Completa

Las bombas peristálticas, a menudo referidas como bombas de tubo o bombas de rodillos, representan una solución ingeniosa y altamente confiable para la transferencia y dosificación de una vasta gama de fluidos. Su diseño simple y eficaz las convierte en una elección preferida en numerosas aplicaciones industriales, médicas y de laboratorio, especialmente cuando se trata de fluidos sensibles, abrasivos o que requieren aislamiento del entorno de la bomba.

La facilidad de configuración y mantenimiento es una de sus características distintivas. A diferencia de otros tipos de bombas que pueden tener sellos, válvulas o impulsores complejos, la bomba peristáltica reduce el número de componentes en contacto con el fluido a uno solo: el tubo flexible. Esta particularidad no solo simplifica su operación, sino que también minimiza drásticamente el riesgo de contaminación del producto bombeado, un factor crítico en industrias como la farmacéutica, biotecnológica y alimentaria.

¿Cómo Funciona una Bomba Peristáltica? El Principio de la Peristalsis

El mecanismo de funcionamiento de una bomba peristáltica se basa en el principio biológico de la peristalsis, el mismo proceso que utiliza nuestro cuerpo (por ejemplo, en el tracto digestivo) para mover sustancias a través de tubos. En el corazón de la bomba hay un tubo flexible, generalmente de material elastomérico, que contiene el fluido. Este tubo está alojado dentro de una carcasa circular.

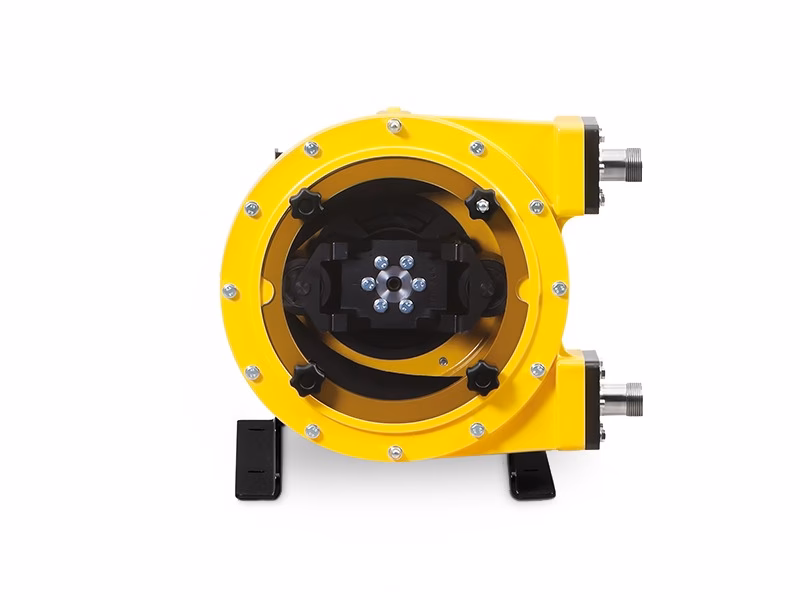

Un rotor, equipado con dos o más rodillos o "limpiadores" en su circunferencia exterior, gira y comprime el tubo flexible contra la carcasa. A medida que el rotor gira, los rodillos avanzan a lo largo del tubo, creando un sello temporal o "oclusión" en el punto de contacto. Este sello empuja el volumen de fluido atrapado entre dos rodillos hacia adelante, hacia la salida de la bomba.

Simultáneamente, a medida que un rodillo se aleja y el tubo se descomprime y recupera su forma original, se crea un vacío parcial que succiona más fluido hacia el tubo desde la entrada. Este ciclo continuo de compresión y relajación impulsa el fluido de manera suave y controlada a través del tubo, sin que entre en contacto con ninguna parte mecánica de la bomba.

La velocidad del flujo en una bomba peristáltica es directamente proporcional a la velocidad de rotación del rotor y al volumen interno del tubo entre dos oclusiones. Al controlar la velocidad del motor que impulsa el rotor, se puede ajustar con precisión la tasa de flujo, lo que hace que estas bombas sean ideales no solo para transferir fluidos, sino también para dosificar o medir cantidades específicas.

Ventajas Clave de las Bombas Peristálticas

Las bombas peristálticas ofrecen una serie de beneficios significativos que las distinguen de otros tipos de bombas:

• Aislamiento del Fluido: El fluido solo entra en contacto con el interior del tubo. Esto elimina la necesidad de sellos, empaquetaduras o válvulas que puedan ser puntos de fuga o contaminación. Es ideal para fluidos estériles, corrosivos, abrasivos o sensibles al cizallamiento.
• Manejo de Fluidos Diversos: Pueden bombear una amplísima variedad de fluidos, desde líquidos limpios y estériles hasta lodos con alto contenido de sólidos, productos químicos agresivos, o fluidos biológicos delicados.
• Sin Contaminación Cruzada: Al cambiar el tubo, la bomba está lista para bombear un fluido diferente sin riesgo de contaminación del lote anterior.
• Bajo Mantenimiento: El desgaste principal ocurre solo en el tubo. Reemplazar el tubo es un proceso simple y rápido.
• Autocebado: Son capaces de aspirar fluidos desde un nivel inferior sin necesidad de cebado externo.
• Bombeo Suave: El movimiento peristáltico es relativamente suave, lo que es beneficioso para fluidos sensibles al cizallamiento o suspensiones que podrían dañarse o separarse con otros métodos de bombeo.
• Capacidad de Funcionamiento en Seco: La bomba puede funcionar en seco sin sufrir daños, ya que no hay sellos mecánicos que requieran lubricación por el fluido.

Aplicaciones en Diversas Industrias

La versatilidad de las bombas peristálticas les permite encontrar aplicación en un sinfín de sectores:

• Procesamiento Químico: Transferencia y dosificación de ácidos, bases, solventes y otros productos químicos agresivos, donde la compatibilidad de materiales es crítica.
• Tratamiento de Aguas Residuales: Bombeo de lodos, lechada de cal, cloruro férrico y otros químicos de tratamiento. Su capacidad para manejar sólidos abrasivos es una gran ventaja aquí.
• Alimentos y Bebidas: Transferencia de jarabes, salsas, cremas, levaduras y otros ingredientes o productos terminados, asegurando la higiene y evitando la contaminación.
• Farmacéutica y Biotecnología: Manipulación de medios de cultivo, tampones, soluciones estériles, vacunas. El aislamiento del fluido es fundamental para mantener la esterilidad.
• Aplicaciones Médicas: Utilizadas en dispositivos de infusión intravenosa (bombas de infusión), máquinas de circulación extracorpórea (corazón-pulmón) durante cirugías, sistemas de hemodiálisis (donde minimizan la hemólisis o ruptura de glóbulos rojos), y aféresis.
• Cosméticos: Dosificación precisa de lociones, cremas, champús y otros productos.
• Minería y Cerámica: Bombeo de lodos abrasivos con alto contenido de sólidos.
• Laboratorio: Dosificación precisa y transferencia de pequeños volúmenes de reactivos.

El Corazón de la Bomba: La Selección del Tubo

Como el tubo es el único componente en contacto con el fluido, su material y características son de suma importancia para el rendimiento y la vida útil de la bomba. El tubo debe ser elastomérico para poder soportar millones de ciclos de compresión y recuperación sin perder su forma ni agrietarse. Esta necesidad de elasticidad limita el uso de ciertos polímeros químicamente resistentes pero rígidos como el PTFE o el PVDF en tubos de pared simple.

Existe una variedad de materiales elastoméricos comunes utilizados para tubos de bomba peristáltica, incluyendo:

• Nitrilo (NBR)
• Hypalon
• Viton
• Silicona
• PVC
• EPDM
• Santoprene (EPDM+polipropileno)
• Poliuretano
• Caucho natural

Cada material tiene sus propias fortalezas y debilidades en cuanto a resistencia a la fatiga (vida útil del tubo bajo flexión constante) y compatibilidad química con diferentes fluidos. Por ejemplo, el caucho natural ofrece una excelente resistencia a la fatiga, mientras que el EPDM y el Hypalon destacan por su compatibilidad química. La silicona es muy popular para fluidos acuosos, especialmente en biofarmacia, pero su compatibilidad química es limitada en otros contextos.

Compatibilidad Química del Tubo

Determinar la compatibilidad química entre el material del tubo y el fluido a bombear es crucial para evitar la degradación del tubo, la contaminación del fluido o fallas prematuras. Los fabricantes de tubos suelen proporcionar tablas de compatibilidad para fluidos comunes. Sin embargo, para fluidos menos comunes o mezclas, puede ser necesario realizar pruebas de compatibilidad.

Una prueba común es la prueba de inmersión. Consiste en sumergir una muestra de 1 a 2 pulgadas del tubo en el fluido durante 24 a 48 horas y medir el cambio de peso. Un cambio de peso superior al 10% generalmente indica que el tubo no es compatible con el fluido. Es importante notar que esta prueba es solo indicativa; la combinación de compatibilidad límite y la flexión mecánica continua en la bomba podría causar fallas incluso si la prueba de inmersión es positiva.

Desarrollos recientes en la tecnología de tubos han abordado el desafío de la compatibilidad química. Los tubos revestidos, por ejemplo, utilizan un revestimiento interno delgado de un material altamente resistente químicamente (como poliolefina o PTFE) que actúa como barrera, mientras que el material exterior proporciona la elasticidad necesaria. Aunque ofrecen buena compatibilidad, pueden presentar problemas como agujeros en el revestimiento o deslaminación con el tiempo.

Otra opción son los fluoroelastómeros avanzados que, por su propia composición, ofrecen una amplia compatibilidad química junto con buena resistencia a la fatiga, aunque suelen tener un costo inicial más alto.

Parámetros Críticos de Diseño y Rendimiento

Oclusión: La Clave de la Compresión

La oclusión se refiere a la cantidad de compresión aplicada al tubo por los rodillos. Se define como la distancia mínima entre el rodillo y la carcasa de la bomba. Una oclusión adecuada es fundamental para el rendimiento y la vida útil del tubo.

Una oclusión excesiva (demasiada compresión) puede reducir drásticamente la vida útil del tubo debido a la fatiga extrema del material. Por otro lado, una oclusión insuficiente (poca compresión) puede permitir que el fluido resbale hacia atrás (contracorriente), especialmente a altas presiones, disminuyendo significativamente la eficiencia de la bomba y pudiendo causar fallas prematuras del tubo debido a la alta velocidad del fluido en el punto de deslizamiento.

La oclusión típica varía entre el 10% y el 20% de dos veces el espesor de la pared del tubo, siendo mayor para materiales de tubo más blandos y menor para materiales más duros. Curiosamente, para un diseño de bomba dado, la dimensión más crítica del tubo es su espesor de pared. El diámetro interno (DI) del tubo no es un parámetro crítico para la adecuación del tubo a la bomba, aunque sí afecta el caudal.

Diámetro Interno y Caudal

El diámetro interno (DI) del tubo es un factor principal que determina el caudal de la bomba para una velocidad de rotación dada. Un tubo con un DI mayor permitirá un caudal más alto que uno con un DI menor, ya que el volumen de fluido atrapado entre los rodillos es mayor. El caudal es una función directa del área de la sección transversal del tubo.

Otros factores que influyen en el caudal incluyen:

• Diámetro exterior del cabezal de la bomba: Un diámetro mayor generalmente permite un mayor caudal.
• Velocidad de rotación del cabezal: A mayor velocidad, mayor caudal.
• Pulsación de entrada: La pulsación en la línea de entrada puede afectar el llenado efectivo del tubo, reduciendo ligeramente el caudal real.

Es importante señalar que aumentar el número de rodillos en el rotor no aumenta el caudal. De hecho, puede disminuirlo ligeramente al reducir la circunferencia efectiva de bombeo. Sin embargo, un mayor número de rodillos sí ayuda a reducir la amplitud de la pulsación del fluido en la salida, haciendo el flujo más suave.

La longitud del tubo (desde el punto de pellizco inicial hasta el punto de liberación final) no afecta el caudal. Sin embargo, un tubo más largo implica más puntos de pellizco activos simultáneamente, lo que aumenta la presión máxima que la bomba puede generar.

Pulsación

La pulsación es un efecto secundario inherente al principio de funcionamiento de las bombas peristálticas. A medida que cada rodillo comprime y luego libera el tubo, se produce un pulso de presión. La amplitud de esta pulsación depende de varios factores, incluyendo el número de rodillos, el diseño del cabezal y las características del fluido.

Para aplicaciones que requieren un flujo muy constante y preciso, como la dosificación o la medición de precisión, la pulsación puede ser problemática. En estos casos, a menudo se utilizan amortiguadores de pulsaciones en la línea de salida para suavizar el flujo. La medición precisa con una bomba peristáltica solo es realmente posible cuando el caudal es constante o cuando la pulsación de entrada se elimina o mitiga adecuadamente.

Modelos y Costo

Las bombas peristálticas están disponibles en una amplia variedad de modelos y tamaños, diseñados para manejar diferentes rangos de caudal, presiones y tipos de fluidos. Los modelos varían desde pequeñas bombas de laboratorio o médicas para bajo caudal y dosificación precisa, hasta grandes bombas industriales capaces de mover volúmenes considerables de lodos densos. El costo de una bomba peristáltica depende en gran medida de su tamaño, capacidad, materiales de construcción (especialmente el tipo de cabezal y los materiales compatibles con el entorno de operación), la complejidad del sistema de control (velocidad fija, velocidad variable, integración con PLC) y la aplicación específica para la que está diseñada.

Los modelos más pequeños y básicos suelen ser más económicos, mientras que las bombas industriales de alta capacidad, diseñadas para fluidos agresivos o altas presiones, y aquellas con sistemas de control avanzados, tendrán un costo significativamente mayor. Al seleccionar una bomba, es fundamental considerar no solo el costo inicial, sino también la vida útil esperada del tubo, el costo de los tubos de reemplazo y la facilidad de mantenimiento, ya que estos factores contribuyen al costo total de propiedad a lo largo del tiempo.

Preguntas Frecuentes sobre Bombas Peristálticas

¿Qué es una bomba peristáltica?

Es un tipo de bomba de desplazamiento positivo que mueve fluidos a través de un tubo flexible mediante la compresión externa realizada por rodillos o limpiadores giratorios.

¿Por qué se les llama también bombas de tubo o rodillos?

Se les llama bombas de tubo porque el fluido está contenido exclusivamente dentro de un tubo flexible, y bombas de rodillos por los componentes giratorios (rodillos) que comprimen el tubo.

¿Qué tipos de fluidos pueden bombear?

Pueden bombear una amplia gama de fluidos, incluyendo líquidos limpios, estériles, abrasivos, corrosivos, sensibles al cizallamiento, lodos y fluidos con alto contenido de sólidos.

¿El fluido entra en contacto con las partes mecánicas de la bomba?

No, el fluido solo entra en contacto con el interior del tubo flexible.

¿Qué tan importante es el material del tubo?

Es extremadamente importante, ya que el tubo es el único componente en contacto con el fluido y debe ser compatible químicamente con él, además de tener buena resistencia a la fatiga para soportar la compresión constante.

¿Qué es la oclusión?

Es la cantidad de compresión que los rodillos aplican al tubo. Un ajuste correcto de la oclusión es vital para la vida útil del tubo y la eficiencia de la bomba.

¿Qué factores afectan el caudal de una bomba peristáltica?

El caudal depende principalmente del diámetro interno del tubo, la velocidad de rotación del cabezal de la bomba, el diámetro exterior del cabezal y la pulsación en la entrada.

¿La longitud del tubo afecta el caudal?

No, la longitud del tubo entre los puntos de pellizco no afecta el caudal, pero sí influye en la presión máxima que la bomba puede generar.

¿Las bombas peristálticas generan pulsación?

Sí, el principio de funcionamiento genera pulsaciones en el flujo de salida. Se pueden usar amortiguadores de pulsación para reducirlas en aplicaciones que requieren flujo constante.

Conclusión

Las bombas peristálticas son una tecnología de bombeo robusta y versátil, especialmente adecuada para aplicaciones donde la integridad del fluido es primordial o donde se manejan sustancias difíciles. Su principio de operación simple, basado en la peristalsis, y el aislamiento total del fluido del mecanismo de la bomba, ofrecen ventajas significativas en términos de mantenimiento, higiene y capacidad para manejar una amplia variedad de fluidos. Comprender cómo funcionan, la importancia crítica de la selección del tubo y los parámetros que afectan su rendimiento es clave para elegir la bomba adecuada y asegurar una operación eficiente y confiable.
